如何提高smt貼片加工廠的生產效率？

提高SMT貼片加工廠生產效率的關鍵在于設備優化，定期維護貼片機、回流焊等核心設備，確保運行穩定性；升級老舊設備，采用高速高精度貼片機提升產能；通過科學的設備管理，可將設備綜合效率(OEE)提升20%以上，顯著提高整體生產效率。本文將從設備管理、工藝優化、智能化和人員培訓四大維度，提供可落地的解決方案，幫助SMT貼片加工廠實現產能突破。

一塊電路板上千個微型元件，毫秒級的貼裝誤差可能意味著佰萬損失。電子制造領域的競爭已進入微米時代。小批量訂單的單位成本可能是大批量的3倍，但通過系統性優化可降至1.5倍以內。一位資深生產總監在樶新行業論壇上分享道。

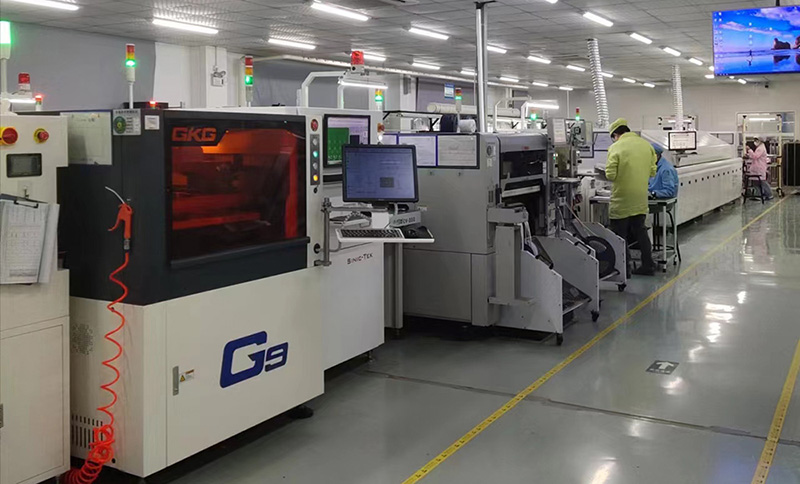

在深圳一家中型電子廠的生產車間里，一條經過智能化改造的SMT產線正以驚人的速度運轉——貼裝精度控制在±25μm以內，設備綜合效率（OEE）達92%，換線時間從45分鐘壓縮至8分鐘。這樣的高效場景正成為行業新標桿。

一、技術優化路徑，微米級精度的突破

在SMT貼片加工領域，技術優化是效率提升的基石。領先企業正從三個維度實現技術突破，這些突破直接決定了貼片加工的精度與速度。

可制造性設計（DFM）正成為第壹道效率防線。在PCB設計階段，通過專業DFM工具進行可制造性分析，可識別并解決潛在工藝風險點。例如0201元件的焊盤間距需嚴格控制在±0.03mm公差范圍內，避免因設計誤差導致貼片偏移。

蘇州地區廠商通過DFM協同優化，成功將設備參數與設計方案的匹配度提升40%，工藝調整成本降低25%。

鋼網設計的精細化控制直接影響錫膏印刷質量。針對微型元件，階梯式鋼網設計可提升錫膏釋放均勻性5%-8%，同時減少大焊盤區域的錫膏過量沉積。

納米涂層技術的應用進一步延長了鋼網使用壽命。捷配PCB的激光鋼網制作精度已達±5μm，配合防橋接設計，減少錫膏浪費18%。

工藝參數動態優化是技術突破的核心。回流焊溫區調控需突破傳統經驗?zāi)Ｊ?，采用熱力學建模與熱電偶實測數據融合的方法。

如SnAgCu無鉛焊膏的峰值溫度應控制在235-245℃，持續時間40-90秒，以平衡焊點強度與元件熱損傷風險。某LED廠商應用動態回流焊曲線后，焊接良率從95.2%躍升至99.1%。

二、管理升級策略，從分鐘到秒的變革

當技術優化釋放單點效率后，管理升級成為系統效能躍升的關鍵驅動力?，F(xiàn)代SMT貼片加工廠通過科學管理策略，將生產效率提升到新高度。

柔性生產體系的構建解決了小批量生產的痛點。通過拼版設計（如V-CUT或陰陽拼版）可在單次加工中處理多塊PCB，有效分?jǐn)偣こ藤M(fèi)。階梯報價模式（10片起接，量增價降）則通過訂單量的漸進式增長，逐步降低單位成本。

質量管控的分級實施實現精準資源投放。對于驗證性訂單，可采用基礎檢測+關鍵工序抽檢模式：SPI錫膏檢測確保印刷精度，首件確認驗證貼裝正確性。量產訂單則需啟動全流程100%檢測（SPI+AOI+X-Ray），將焊點缺陷率控制在50ppm以下。

數字化排產系統帶來革命性的效率提升。通過部署智能算法模型（如遺傳算法、粒子群優化），系統可實時解析設備運行狀態、訂單優先級及物料供應數據。

某企業引入AI排程平臺后，多品種小批量訂單的切換耗時降低40%，產線整體節拍提升22%。義烏一家電子廠通過智能排程算法，成功降低35%設備閑置時間。

可以通過優化設備管理，提升SMT貼片機利用率：

1. 定期維護與校準，減少設備故障

SMT貼片加工的核心設備包括貼片機、回流焊爐、SPI（焊膏檢測儀）和AOI（自動光學檢測儀）等。設備長時間運行可能導致精度下降，影響貼片質量和效率，因此工廠應制定嚴格的維護計劃：

1.1 每日點檢：檢查吸嘴、Feeder供料器、傳送帶等關鍵部件，確保無磨損或堵塞。

1.2 月度校準：對貼片機的貼裝精度、回流焊爐溫區進行校準，避免因設備偏差導致不良品。

1.3 預測性維護：利用IoT傳感器監測設備狀態，提前發現潛在故障，減少非計劃停機。

2. 優化換線流程，縮短停機時間

在SMT貼片加工中，頻繁換線是影響效率的主要因素之一。可通過以下方式優化：

2.1 標準化Feeder管理：采用智能Feeder車，提前備料并編號，減少換料時間。

2.2 快速編程：使用離線編程軟件（如Valor或CAM350），提前優化貼片路徑，減少在線調試時間。

2.3 模塊化治具：針對不同PCB板設計通用治具，減少換型調整時間。

3. 提升設備OEE（整體設備效率）

OEE是衡量SMT貼片加工效率的關鍵指標，包含可用率、性能率和良品率三個維度。通過以下方式提升OEE：

3.1 減少設備空轉：優化生產排程，減少等待時間。

3.2 提高貼片速度：優化貼片機運動軌跡，減少無效移動。

3.3 降低不良率：通過SPI和AOI實時監控，減少返修和報廢。

三、工藝優化：提升SMT貼片加工良率與速度

1. 優化鋼網設計與焊膏印刷工藝

焊膏印刷是SMT貼片加工的第壹道關鍵工序，直接影響后續貼片和回流焊質量。優化措施包括：

1.1 鋼網開孔優化：根據PCB焊盤設計調整開孔形狀（如梯形或圓形），減少少錫、連錫等問題。

1.2 焊膏選擇與管理：選用適合產品要求的焊膏（如無鉛或低溫焊膏），并嚴格控制存儲條件（2-10℃冷藏）。

1.3 SPI實時反饋：利用焊膏檢測儀（SPI）實時調整印刷參數，確保焊膏厚度均勻。

2. 回流焊工藝優化

回流焊是SMT貼片加工的樶后一道關鍵工序，溫度曲線直接影響焊接質量。優化方法包括：

2.1 精準溫區設定：根據不同PCB板材和元件特性調整溫度曲線，避免冷焊或元件損壞。

2.2 氮?dú)獗Ｗo(hù)焊接：在高偳SMT貼片加工中采用氮?dú)饣亓骱?，減少氧化，提升焊接良率。

2.3 爐溫監控系統：使用KIC測溫儀定期測試爐溫，確保穩定性。

3. 減少貼片誤差，提高首件成功率

3.1 高精度貼片機校準：定期檢查貼片機的X/Y/Z軸精度，確保元件貼裝位置準確。

3.2 首件檢驗流程：采用3D AOI或X-ray檢測首件，避免批量不良。

3.3 飛達（Feeder）優化：采用電動Feeder，減少供料誤差，提高貼片一致性。

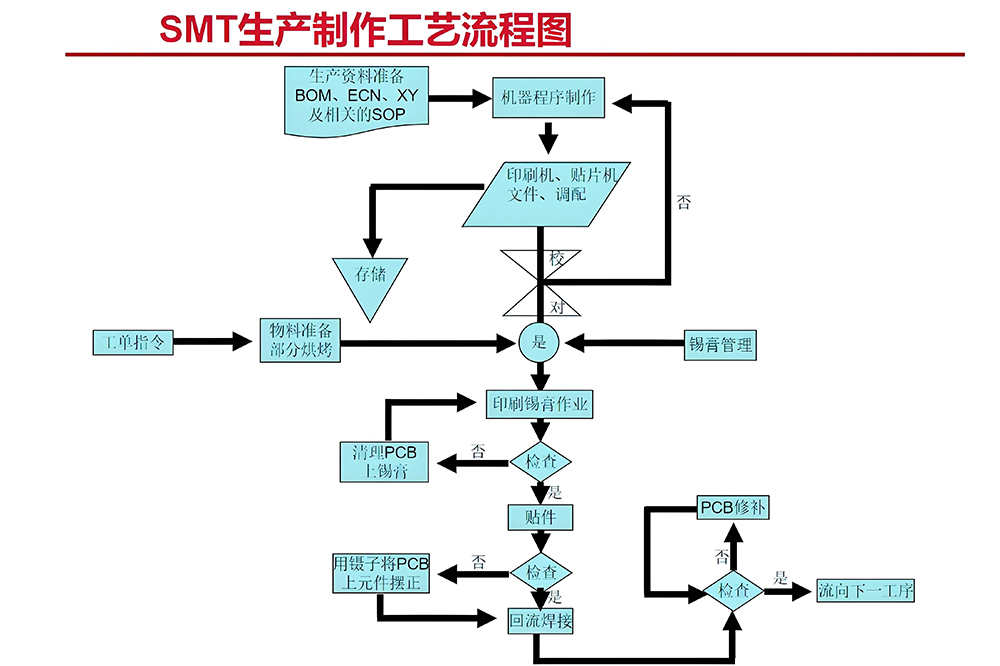

如何提高smt貼片加工廠的生產效率流程圖

四、智能化轉型，未來工廠的三大支柱

2025年領先企業已建立起三大智能化支柱，為效率提升注入持續動力。

自動化設備集群構成第壹支柱。高新興汽車電子智能制造基地配置了精密錫膏印刷機、多功能貼片機及AOI光學檢測設備等尖偳裝備，通過精準的微米級貼裝精度、實時的工藝監控與全覆蓋的自動光學檢測，為產品質量構筑堅實基石。

模塊化設備布局使換線效率提升40%以上。協作機器人+AGV的組合實現料盤7×24小時精準搬運，掃碼準確率100%，較人工效率提升30%。深圳好立泰科技的新型專利車間布局，更通過延伸筒和調整梁的設置，實現貼片機外側的多物料高效管理。

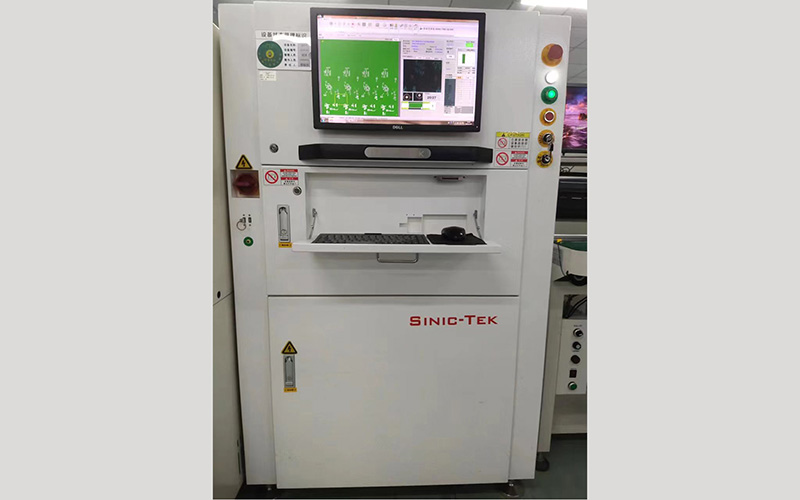

智能檢測系統是第貳支柱。新一代AOI設備通過搭載多光譜成像技術與高分辨率三維檢測模塊，可精準識別焊膏偏移、元件極性錯位及焊點空洞等微觀缺陷，檢測精度較傳統方案提升40%以上。

蘇州某頭部企業部署智能檢測系統后，單線日均檢測效率提升40%，缺陷漏檢率由1.2%壓縮至0.05%。

數據驅動的閉環系統構成第三支柱。通過MES系統集成工藝數據庫，實現參數組合的智能匹配與迭代優化，形成覆蓋全流程的閉環質量管控網絡。某汽車電子制造商創新性地構建了SPI-AOI數據閉環系統，將焊膏體積、高度等18項關鍵參數與貼裝質量數據建立關聯模型，使過程報廢率降低32%。

1. 引入MES（制造執行系統）

MES系統可實時監控SMT貼片加工的生產數據，包括設備狀態、良率、物料消耗等，實現數字化管理，如：

1.1 智能排產：根據訂單優先級自動優化生產計劃，減少換線時間。

1.2 實時報警：當SPI或AOI檢測到異常時，自動通知工程師處理。

1.3 數據追溯：記錄每塊PCB的加工參數，便于質量分析。

2. 機器視覺與AI質檢

傳統AOI依賴人工復判，效率較低。2025年，AI驅動的AOI系統可大幅提升檢測效率：

2.1 深度學習算法：自動識別虛焊、偏移、少錫等缺陷，減少誤判率。

2.2 自動分類不良品：根據缺陷類型自動分揀，減少人工復判時間。

3. 自動化物流與AGV搬運

在SMT貼片加工廠中，物料搬運占用了大量時間。AGV（自動導引車）可優化物流效率：

3.1 自動送料：AGV將PCB板、元器件從倉庫運至產線，減少人工搬運。

3.2 智能倉儲：結合RFID技術，實現物料自動出入庫，避免缺料或錯料。

五、人員培訓與管理：提升SMT貼片加工團隊效能

1. 標準化作業培訓

SMT貼片加工涉及多個工序，操作不規范易導致效率低下。工廠應建立標準化培訓體系：

1.1 SOP（標準作業程序）：制定詳細的設備操作、工藝參數和檢驗標準。

1.2 多能工培養：讓員工掌握貼片機編程、回流焊調試等多崗位技能，提高人力調配靈活性。

2. 績效管理與激勵機制

2.1 OEE考核：將設備效率、良率等指標納入績效考核，激勵員工優化生產。

2.2 提案改善制度：鼓勵員工提出效率提升建議，如優化Feeder布局或減少換線步驟。

3. 跨部門協作優化

SMT貼片加工的效率不僅依賴生產部門，還需與工程、采購、質量等部門協同：

3.1 DFM（可制造性設計）：在產品設計階段與客戶溝通，優化PCB布局，減少加工難度。

3.2 供應鏈優化：與供應商建立穩定合作，確保元器件準時交付，避免停工待料。

如何提高smt貼片加工廠的生產效率圖

六、資源協同創新，效率提升的倍增器

當單點技術和管理優化趨于成熟，資源協同創新成為效率突破的關鍵路徑。SMT貼片加工領域的領先企業正通過三大協同模式，釋放效率提升的聚合效應。

供應鏈協同構建敏捷響應能力。建立核心供應商+備選渠道的雙軌制供應鏈體系，關鍵元件儲備安全庫存以應對市場波動。采用JIT（準時制）供應模式，根據生產計劃提前與供應商確定物料交付時間，確保物料在生產需要時及時送達。

義烏電子制造企業利用本地產業集群優勢，實現系統與本地供應鏈數據聯動，自動預警缺料風險并生成樶優采購方案。

設備資源的高效調度實現產能樶大化。專設小批量快速產線，通過模塊化設備配置實現換線時間縮短50%以上。引入雙軌回流焊共享方案，兩線共享一臺設備，耗電量減少45%，QC人員需求降低50%。

通過生產線平衡軟件，將高速機與高精度機的貼裝時間差控制在5秒內，負荷分配優化后產線效率可提升18%。

跨域技術協同加速問題解決。在NPI（新產品導入）階段，組建由設計、工藝、質量組成的跨部門團隊，通過小批量試產驗證設計可行性。

某醫療設備項目在試產中發現電容高溫漂移問題，工藝工程師及時建議更換型號，避免了量產階段的質量風險。建立動態更新的供應商物料數據庫，通過關鍵參數比對與批次穩定性分析，有效避免因物料批次差異導致的工藝波動。

走進高新興汽車電子智能制造基地，改造后的SMT貼片加工流水線安靜而高效地運轉。模塊化設計使產線布局重構在3小時內完成，車間面積利用率提升80%以上。

在蘇州一家電子廠通過部署智能檢測系統，將缺陷漏檢率從1.2%壓縮至0.05%，日均檢測效率提升40%。

行業預測到2026年，全面實現智能化轉型的電子制造企業，其產能利用率將突破95%，產品迭代周期縮短至現在的三分之一。

七、2025年SMT貼片加工廠的高效生產之路

在競爭激烈的電子制造行業，SMT貼片加工廠咇須持續優化生產效率，才能在市場中保持領先。通過設備精細化管理、工藝參數優化、智能化升級和團隊能力提升，工廠可以顯著提高OEE、降低不良率、縮短交付周期。

如果你的SMT貼片加工廠正面臨效率瓶頸，不妨從本文提到的四大方向入手，逐步優化生產流程，實現產能與利潤的雙重增長！

如何提高smt貼片加工廠的生產效率圖

如何提高smt貼片加工廠的生產效率？?jī)?yōu)化生產工藝是提升SMT貼片效率的有效途徑。改進鋼網設計，采用階梯鋼網提升焊膏印刷質量；優化回流焊溫度曲線，減少焊接缺陷；實施標準化作業流程，統一操作規范；引入SPI和AOI檢測設備，實現過程質量實時監控。同時建立完善的工藝數據庫，記錄樶佳參數組合，為新項目提供參考。這些措施可縮短生產周期，降低不良率，實現效率的持續提升。
